Универсальный адаптер
USB-адаптер предназначен:
1. Для подключения устройств с интерфейсами RS-232, RS-485, TTL UART к персональному компьютеру. Прибор поддерживает любые протоколы данных, физическая реализация которых основана на интерфейсах RS-232, RS-485, TTL UART.
2. Для измерения сигналов частоты, напряжения и тока потребления подключаемых к адаптеру устройств при использовании специального программного обеспечения.
3. Для выработки специального сигнала «Калибровка», предназначенного для калибровки датчиков уровня топлива.
Основные технические характеристики интерфейсов связи.
| Наименование | Значение |
| Интерфейс RS-232 | |
| Диапазон напряжения входного сигнала | ± 30 В |
| Диапазон напряжения выходного сигнала | ± 5 В |
| Длина линии связи с внешним устройством | не более 12 м |
| Используемые линии передачи данных | RS-232-Tx, RS-232-Rx, общий |
| Интерфейс RS-485 | |
| Диапазон напряжения входного сигнала | - 7…+12 В |
| Диапазон напряжения выходного сигнала | 0…+5 В |
| Длина линии связи с внешним устройством | не более 1200 м |
| Количество приборов в сети | не более 32 |
| Используемые линии передачи данных | RS-485-B, RS-485-A, TTL UART |
| Диапазон напряжения входного сигнала (Rx UART) | 0…+5 В |
| Диапазон напряжения выходного сигнала (Tx UART) | 0…+5 В |
| Длина линии связи с внешним устройством | до 3 м |
| Характеристика режима измерения частоты, напряжения и тока. | |
| Измерение частоты | |
| Диапазон измеряемых частот | 10…30000 Гц |
| Абсолютная погрешность измерения в диапазоне | от 10 до 10000 Гц±1 Гц |
| Приведенная погрешность измерения | |
| в диапазоне от 10000 Гц до 30000 Гц | 0,5% |
| Пороговое напряжение | 2,5 В |
| Время измерения | 1 с |
| Измерение напряжения | |
| Диапазон измеряемых напряжений | 0…15 В |
| Приведенная погрешность измерения | 0,5% |
| Измерение тока потребления | |
| Максимальный ток | 100 мА |
| Приведенная погрешность измерения | 1 % |
| Номинальное выходное напряжение | 12 В |
| Максимальный ток | 100 мА |
Общие характеристики прибора
| Наименование | Значение |
| Габаритные размеры | 50×88×22 мм |
| Масса | не более 100 г |
| Источник питания | USB-порт |
| Максимальный ток потребления | 200 мА |
| Гальваническая развязка | до 1500 В |
| Скорость передачи данных | до 115 200 бит/с |

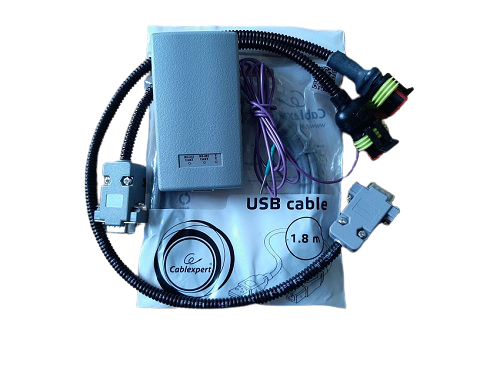

Комплект поставки:
Delivery set of the USB adapter.

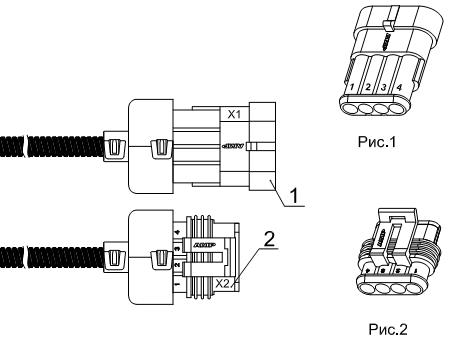

Распиновка разъёмов RS 485/232
