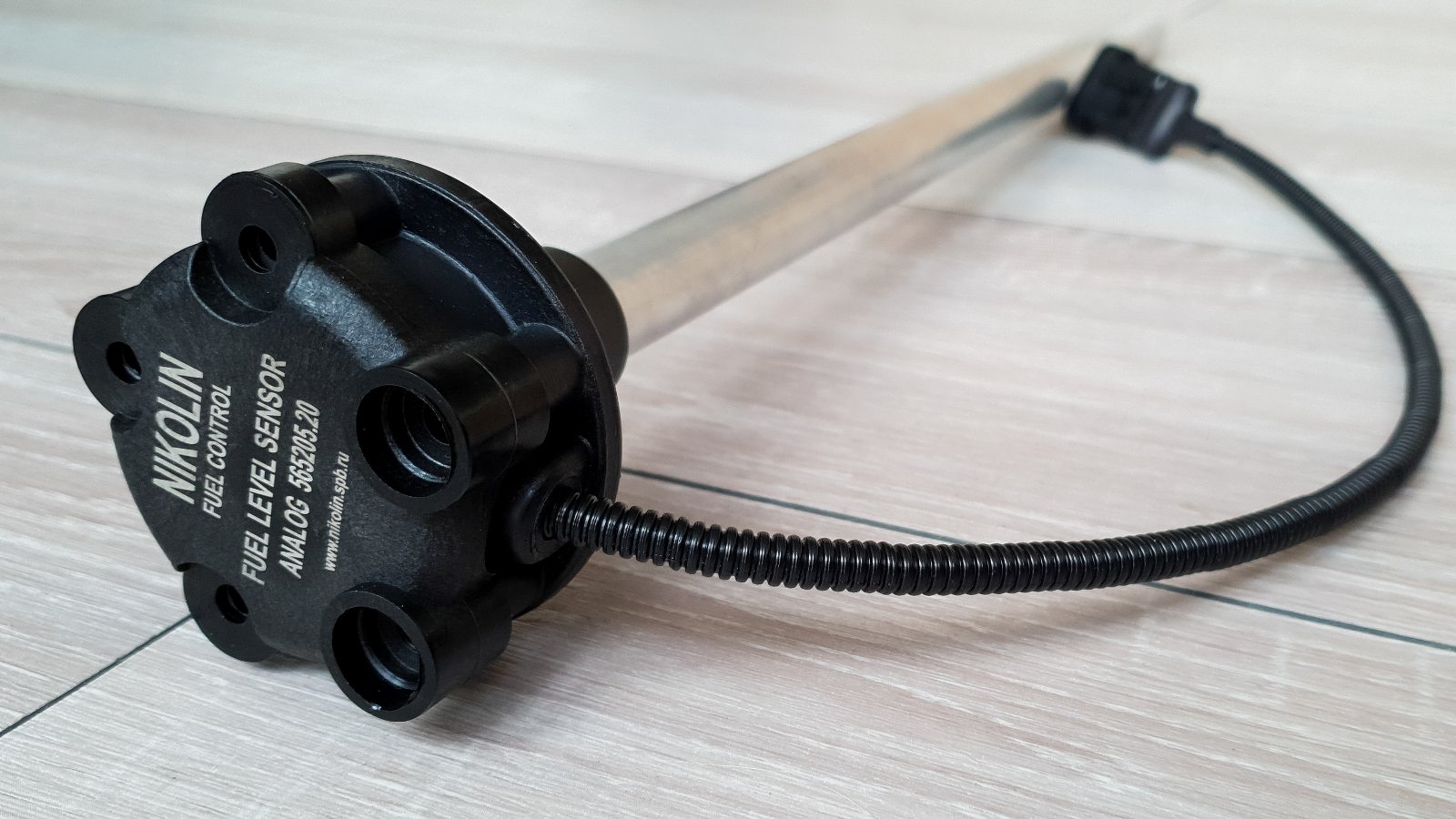

Датчик уровня топлива с аналоговым выходом ДУТ.А (ДУТ.А) предназначен для измерения уровня горюче смазочных материалов (ГСМ), может применяться на транспортных средствах и складах ГСМ, в системах измеряющих и контролирующих количество ГСМ: бензины, дизельное топливо, масла.
Датчик уровня топлива с аналоговым выходом ДУТ.А (ДУТ.А) предназначен для измерения уровня горюче смазочных материалов (ГСМ), может применяться на транспортных средствах и складах ГСМ, в системах измеряющих и контролирующих количество ГСМ: бензины, дизельное топливо, масла.
Технические характеристики.
Наименование | Значение |
Питание | |
Напряжение питания, В | 10…30 |
Ток потребления, мА | 20 |
Характеристики выхода | |
Тип выходного сигнала | аналоговый |
Диапазон рабочих напряжений, В* | 0 – 10 |
Минимальное формируемое напряжение, В | 0 |
Максимальное формируемое напряжение, В | 10 |
Измерение уровня | |
Нижнее предельное значение контролируемого уровня топлива от дна емкости, мм | от 20 |
Значение верхнего предела измерений, мм | от 200 до 4000 |
Основная приведенная погрешность измерения уровня, % длины датчика | ± 1 |
Дополнительная приведенная погрешность по температуре, %** | не более 1 |
Общие характеристики | |
Габаритные размеры, мм | L x 70 x 70 |
Масса, кг | от 0,3 до 3 |
Время непрерывной работы | не ограничено |
Диапазон рабочих температур, °С | от -40 до +70 |
Относительная влажность окружающего воздуха при температуре не более +40 °С, % | не более 95 |
*Верхнее и нижнее значение сигнала зависят от степени обрезки датчика
**Дополнительная приведенная погрешность учитывает воздействие температуры окружающего воздуха от – 40°C до +70°C
Пример отчёта "Топливо" с программой Wialon
Пример отчётов "Скорость - Топливо"
Пример отчётов "Отчёты"
Монтажный комплект:
1. Вариант кабеля монтажного
2. Вариант кабеля монтажного
РЭ ДУТ НИКОЛИН (PDF)
Connecting an analog sensor to the Teltonika tracker (PDF)
Download Operating manual for DUT A
Specifications: Analog fuel level sensor
Calibration of an analog fuel level sensor using a USB adapter
