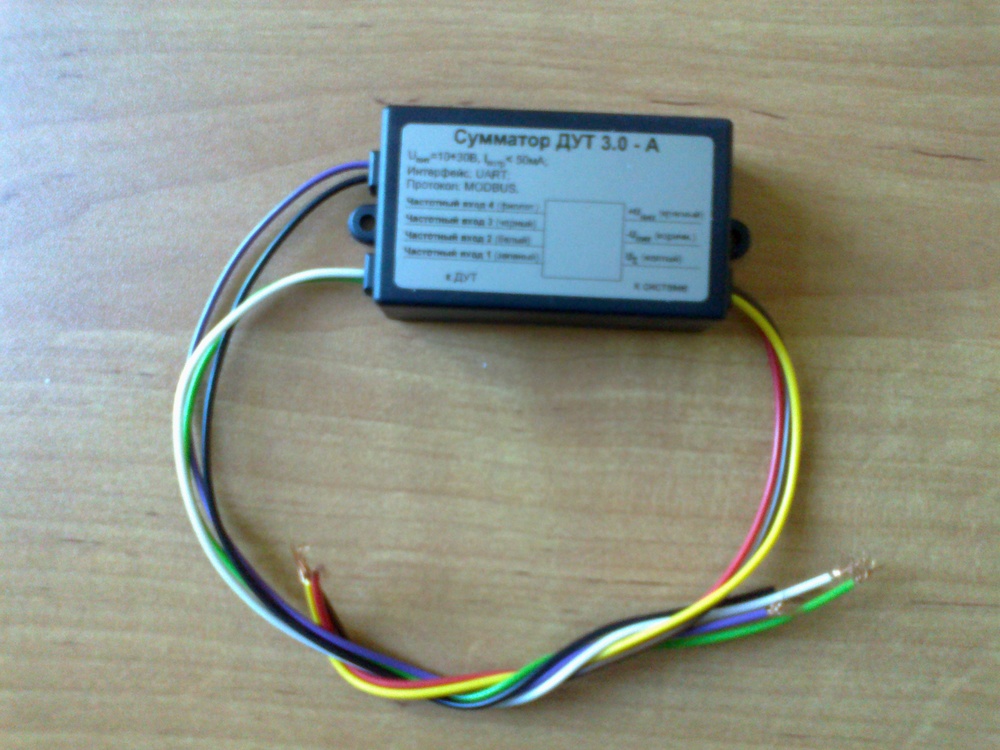

Сумматор ДУТ light предназначен для суммирования до четырёх частотных сигналов датчиков уровня топлива (далее ДУТ) и передачи полученного результата в виде частотного сигнала или сигнала напряжения на устройство регистрации. Сумматоры выпускаются в двух модификациях: частотные и аналоговые. Сумматор частотный формирует на выходе частотный сигнал. Сумматор аналоговый формирует на выходе сигнал напряжения.



                                Технические характеристики.

Сумматор ДУТ аналоговый

Наименование

Значение

Питание

Напряжение питания, В

10…30

Ток потребления, мА

до 50

Характеристики аналогового выхода

Тип выходного сигнала

Напряжение

Минимальное формируемое напряжение, В

0

Максимальное формируемое напряжение, В

10

Интерфейс UART

Скорость передачи данных, бит/с

19200

Четность

нет

Стоп бит

1

Протокол

Omnicomm

Измерение частоты

Диапазон измеряемых частот, Гц

от 200 до 1500

Абсолютная погрешность измерения в диапазоне от 200 до 1500 Гц

±1 Гц

Пороговое напряжение, В

2,5

Время измерения, с

1

Общие характеристики

Габаритные размеры, мм

40x25x85

Масса, кг

не более 0,3

Время непрерывной работы

не ограничено

Диапазон рабочих температур, °С

от -40 до +60

Относительная влажность окружающего воздуха при температуре не более +40 °С, %

не более 95

Сумматор ДУТ частотный

Наименование

Значение

Питание

Напряжение питания, В

10…30

Ток потребления, мА

до 50

Характеристики частотного выхода

Тип выходного сигнала

частотный

Тип выхода

с открытым стоком

Внутренняя подтяжка

отсутствует

Номинальный ток нагрузки, мА

5

Максимальный ток нагрузки, мА

500

Коэффициент заполнения, %

50

Минимальная формируемая частота, Гц

200

Максимальная формируемая частота, Гц

1500

Интерфейс UART

Скорость передачи данных, бит/с

19200

Четность

нет

Стоп бит

1

Протокол

Omnicomm

Измерение частоты

Диапазон измеряемых частот, Гц

от 200 до 1500

Абсолютная погрешность измерения в диапазоне от 200 до 1500 Гц

±1 Гц

Пороговое напряжение, В

2,5

Время измерения, с

1

Общие характеристики

Габаритные размеры, мм

40x25x85

Масса, кг

не более 0,3

Время непрерывной работы

не ограничено

Диапазон рабочих температур, °С

от -40 до +60

Относительная влажность

окружающего воздуха при

температуре не более +40 °С, %





Руководство по эксплуатации сумматора
